Laporan Akhir 2 Modul 4




1. Jurnal [Kembali]



2. Alat dan Bahan [Kembali]

  1. Panel DL 2203C
  2. Panel DL 2203D
  3. Panel DL 2203S
  4. Jumper
Gambar 1. Module D'Lorenzo


Gambar 2. Jumper

    Bahan

1. Switch (SW-SPDT)

Gambar 3. Switch (SW-SPDT)


 2. Power Supply DC

Gambar 4. Power DC

3. IC4511

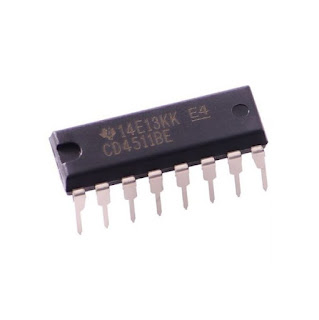

Gambar 5. IC4511

5.  Seven Segment

Gambar 6. Seven Segment


3. Rangkaian Simulasi [Kembali]



4. Prinsip Kerja Rangkaian [Kembali]

Pada rangkaian diatas Terdapat IC BCD dimana masing-masing kaki inputnya dihubungkan ke Switch SPDT secara terpisah. sedangkan kaki output IC tersebut dihubungkan ke Seven Segment Common Cathode.
IC BCD merupakan decoder BCD ke 7-segmen. Ini berarti dibutuhkan angka dalam bentuk biner sebagai input, kemudian menampilkan angka ini pada tampilan 7-segmen menggunakan outputnya.
Tampilan 7-segmen adalah komponen dengan tujuh Light-Emitting Diodes (LED) yang disusun dengan menyalakan kombinasi LED yang berbeda. Seven segment yang digunakan berjenis common anoda.
Seven segment common anoda adalah seven segment yang terdiri dari susunan LED, dimana Cathodeya dihubungkan ke Output IC, sedangkan Anode dihubungkan ke Vcc.

5. Video Rangkaian [Kembali]


6. Analisa [Kembali]

1) Analisa fungsi pin LT, RBO, dan RBI dalam percobaan yang telah dilakukan. Jelaskan apa pengaruhnya!
Jawab:
- LT (Lamp Test) berfungsi untuk menyalakan semua LED pada penampilan 7 segment. LT akan aktif ketika diberi logika Low (0)
- RBI (Riple Blanking Input) berfungsi untuk menahan sinyak input. RBI akan aktif ketika diberi logika Low (0)
- RBO (Riple Blanking Output) berfungsi untuk menahan data output ke penampilan 7 segment. RBO akan aktif pada saat diberi logika Low (0)

2) Analisalah bagaimana pengaruh BCD ke Seven segment!
Jawab:
BCD adalah sistem pengkodean biner dari angka desimal dimana setiap bit diwakili oleh sejumlah bit, seven segment adalah suatu komponen untuk menampilkan angka desimal. dari pengertian tersebut dan berdasarkan percobaan yang dilakukan, pengaruh BCD ke seven segment yaitu terjadi penampilan angka desimal pada 7-segment ketika diberi binary code dari 0-9 (BCD). Misalkan kita ingin menampilkan angka 3 pada 7 segment, maka BCDnya 0011.

3) Jika ingin menampilkan angka 4 dan 7 pada seven segment, bagian manakah yang harus berlogika HIGH? mengapa? Jelaskan pengaruh dari masing-masing inputan itu terhadap nilai 4 maupun nilai 7 yang ingin ditampilkan!
Jawab:
- Untuk menampilkan angka 4 pada seven segment, maka pada IC yang digunakan, untuk RBI, RBO, LT = 1, sedangkan ABCD berurutan yaitu 0100. karena IC pada percobaan digunakan /dikhusukan untuk 7-segment common anoda, maka IC tersebut dengan outputnya a,b,c,d,e,f,g secara berurutan 1001100. sehingga akan menampilkan angka 4.
- Untuk menapilkan angka 7 pada seven segment, maka pada IC yang digunakan, untuk RBI, RBO, LT = 1, sedangkan ABCD berurutan yaitu 0111. karena IC pada percobaan digunakan /dikhusukan untuk 7-segment common anoda, maka IC tersebut dengan outputnya a,b,c,d,e,f,g secara berurutan 0001111. sehingga akan menampilkan angka 7.

7. Link Download [Kembali]

Download HTML [Klik Disini]
Download Video Simulasi [Klik Disini]
Download Datasheet IC4511 [Klik Disini]
Download Datasheet SPDT [Klik Disini]
Download Datasheet Seven Segment [Klik Disini]
